Введение
Индукционные концевые датчики широко применяются в системах автоматизации, станках с ЧПУ и 3D-принтерах. Они позволяют точно определять положение подвижных элементов без механического контакта. Для их надежного крепления часто требуется специальный держатель. В данной статье рассмотрим процесс проектирования и 3D-печати такого держателя.
Требования к держателю
При проектировании держателя необходимо учитывать несколько ключевых факторов:
- Совместимость: Держатель должен соответствовать размерам используемого датчика.
- Прочность: Материал и конструкция должны обеспечивать надежную фиксацию.
- Устойчивость к вибрациям: Для точных измерений необходимо минимизировать колебания датчика.
- Простота монтажа: Удобство установки на станок или другую конструкцию.
Выбор материала
Для 3D-печати держателя подходят различные материалы, но наиболее распространенные варианты:
- PLA – легко печатается, но может быть хрупким.
- ABS – обладает повышенной прочностью и термостойкостью.
- PETG – сочетает прочность и гибкость, устойчив к вибрациям.
- Нейлон – высокая механическая прочность, но требует продвинутых условий печати.

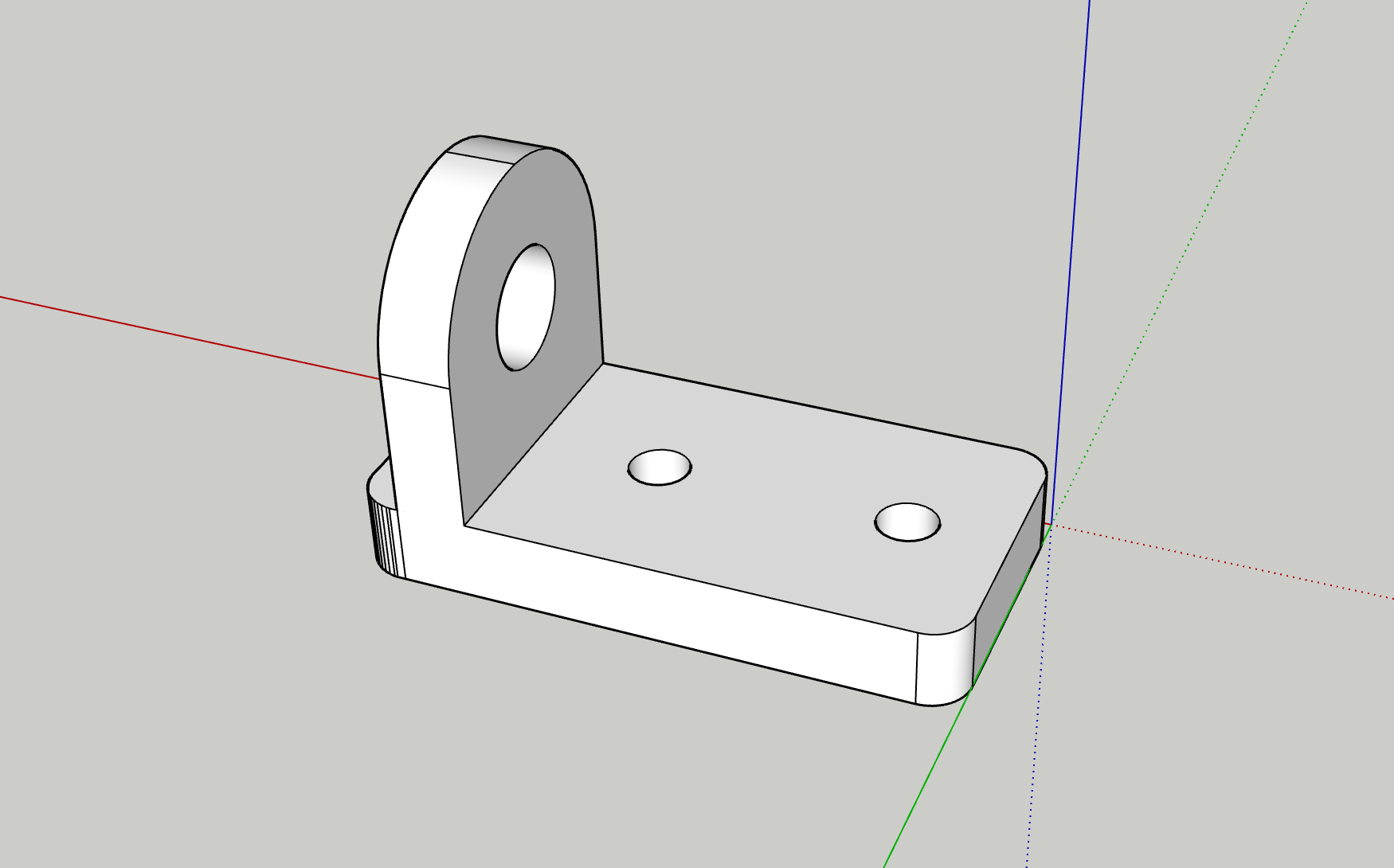

Проектирование модели
Модель можно создать в программном обеспечении для 3D-моделирования, например, Fusion 360 или FreeCAD. Основные этапы проектирования:
- Измерение датчика – определить его диаметр, длину и расположение монтажных отверстий.
- Создание крепежной площадки – предусмотреть отверстия или зажимы для фиксации датчика.
- Разработка крепления к станку – добавить винтовые отверстия или защелки.
- Оптимизация конструкции – учесть минимальный необходимый объем материала и механическую устойчивость.
Печать модели
После создания модели необходимо подготовить ее для печати:
- Толщина стенок: 2-3 мм для прочности.
- Заполнение: 20-40% в зависимости от нагрузки.
- Температура печати: зависит от выбранного материала.
- Использование поддержек: если есть свесы или сложные элементы конструкции.
Установка и тестирование
После печати держатель необходимо проверить на соответствие:
- Вставить датчик и убедиться в его надежной фиксации.
- Закрепить держатель на оборудовании.
- Проверить точность работы датчика в рабочем режиме.
- При необходимости доработать модель и повторно напечатать.
Заключение
3D-печать позволяет быстро и удобно создавать кастомные держатели для индукционных концевых датчиков. Грамотное проектирование и выбор материала обеспечат надежность и долговечность крепления. Такой подход особенно полезен в ЧПУ-станках, робототехнике и других автоматизированных системах.
